4.45인치 TFT LCD 모듈

ENH-TV0454A001설명





수년간의 중소형 LCD 디스플레이 R&D 및 제조 경험을 바탕으로 당사는 산업, 의료 및 차량 임베디드 프로젝트용 화면을 선택하는 엔지니어의 실제 요구 사항을 완전히 이해하고 있습니다. 개발자에게는 고정된 표준 크기와 기본 해상도가 필요하며 동시에 탁월한 광시야각 성능, 안정적인 드라이버 호환성, 안정적인 백라이트 작동 및 초-슬림 구조 설계가 필요합니다. 우리의4.45인치 TFT LCD 모듈주류 수직 임베디드 애플리케이션을 위해 정밀하게 설계되었으며 당사의 가장 성숙한 표준 모델 중 하나가 되었습니다.

제품 기본 정보

이 모듈은 BOE의 오리지널 4.45인치 IPS LCD 패널을 채택하고 있으며 기본 480RGB×854 해상도와 클래식 18:9 수직 화면비를 갖추고 있어 휴대용 핸드헬드 장치 및 소형 의료 장비의 구조적 레이아웃과 완벽하게 일치합니다.

전체-방향 시야 성능을 갖추도록 설계되었으며 상단 모래 0도 및 하단 조명 90도의 맞춤형 편광판이 장착되어 있어 주변광 반사를 효과적으로 약화시키고 일반 실내 조명 조건에서 순수하고 자연스러운 색상 성능을 제공합니다.

이 제품에는 대량 생산으로 입증된-GC9503CV 드라이버 IC가 탑재되어 있어 뛰어난 호환성과 장기적으로 시장에서 검증된 안정성을 제공합니다.- 백라이트 시스템은 성숙한 5S2P 회로 레이아웃으로 배열된 10개의 LED 비드로 구성되며, 일반적인 순방향 전압은 15±0.8V이고 작동 전류는 40mA로 어두운 모서리 없이 균일한 밝기를 제공합니다.

이 모듈은 표준 40핀 FPC 커넥터와 함께 제공되며 대부분의 주류 산업용 메인보드, Android 및 Linux 시스템 솔루션과 호환되는 MIPI 고속 인터페이스를 채택합니다.{1}} 전체 외형 치수는 109×60×2.15mm이고 활성 디스플레이 영역은 98.64×55.44mm에 이릅니다. 두께가 2.15mm에 불과한 매우 얇은 두께로 다양한 소형 임베디드 쉘 구조에 완벽하게 맞습니다.

일반적인 적용 시나리오에서 -20도 ~+70도 내에서 안정적으로 작동하며 -30도 ~ +80도에서 안전하게 보관할 수 있습니다. 표준 밝기 350cd/m² 및 명암비 800:1을 갖춘 이 제품은 산업용 인간-기계 상호 작용 및 휴대용 의료 장치에 대한 고화질 디스플레이 요구 사항을 완벽하게 충족합니다.

제품특징

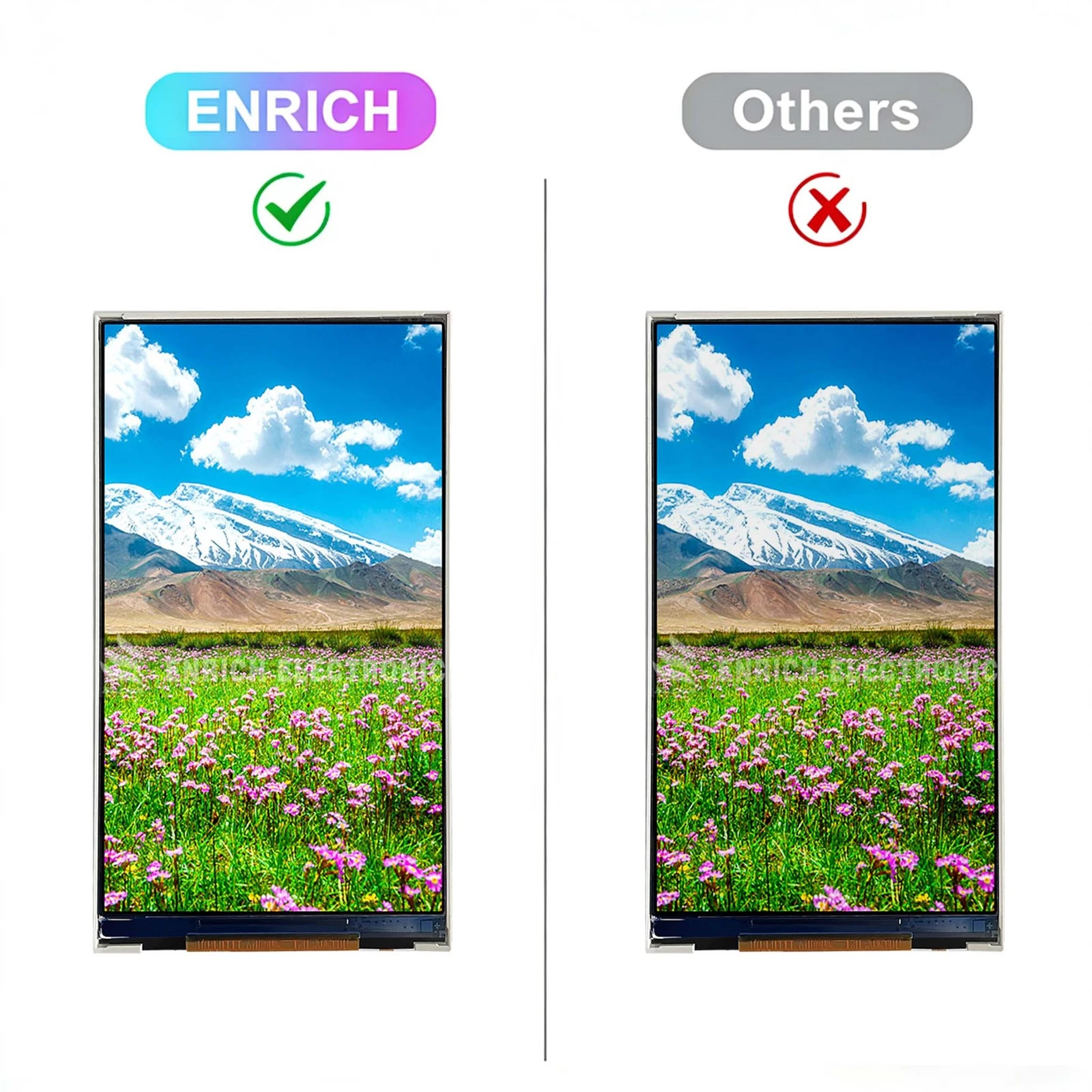

현장 엔지니어들은 일반 TN 패널이 측면 각도에서 볼 때 명백한 색상 변화와 백화 현상이 발생한다는 사실을 잘 알고 있습니다. 다르게는,4.45인치 TFT LCD 모듈기본 IPS 기술을 적용하여 모든 보기 위치에서 색상 왜곡 없이 진정한 178도 초광각 시야각을 제공합니다. 옆으로 설치하거나 여러 사용자가 동시에 보는 경우에도 선명한 이미지 성능을 유지합니다.

480×854 해상도는 단순한 크롭 사양이 아닌 수직 화면 애플리케이션에 특별히 최적화되었습니다. 선명한 텍스트 가장자리와 자연스러운 이미지 레이어링을 제공하여 데이터 매개변수 표시, 파형 인터페이스 및 메뉴 UI 프리젠테이션에 이상적이며 특히 의료 기기의 숫자 판독 및 간단한 그래픽 표시에 적합합니다.

우리는 단순화된 백라이트 디자인 대신 5S2P 회로를 갖춘 10개의 균일하게 배열된 LED 비드를 채택할 것을 고집합니다. 이 성숙한 구성은 전력 소비와 균일한 밝기의 균형을 유지하여 장시간 작동 후 국지적 과열을 방지합니다-. GC9503CV 드라이버 IC의 저전력 튜닝과 협력하여 휴대용 장치의 대기 및 작동 수명을 크게 연장합니다.

MIPI 인터페이스는 강력한 -간섭 방지 기능과 충분한 전송 대역폭을 갖추고 있습니다. 금-도금 40핀 FPC 케이블은 안정적인 연결과 내구성 있는 플러그-앤-성능을 보장합니다. STM32, Rockchip 및 Allwinner와 같은 주류 MCU 솔루션과 직접적으로 일치하여 프로젝트 디버깅 주기를 크게 단축합니다.

재료 선택 과정에서 우리는 복잡한 산업 및 차량 환경에 대한 폭넓은 온도 적응성을 확보했습니다. 화면은 일반적인 고온 및 저온 범위 내에서 깜박임, 화면 왜곡 또는 색상 표류 없이 안정적인 출력을 유지합니다. 2.15mm의 얇은 두께는 내부 공간 예약을 절약하고 전체 구조 설계에 더 많은 유연성을 제공합니다.

독창적인 BOE 유리 기판을 채택하여 백라이트 서비스 수명이 50,000시간을 초과하여 일년 내내 24시간 연속 작동을 지원합니다. 나중에 교체 빈도를 줄이고 산업용 현장 적용에 대한 장기-유지 관리 비용을 낮춰줍니다.

제품 응용

글로벌 클라이언트와의 실제 프로젝트 랜딩 경험을 바탕으로4.45인치 TFT LCD 모듈단순한-목적의 디스플레이 화면이 아닙니다. 수직 설치, 전체 시야각 및 컴팩트한 구조 공간이 필요한 임베디드 프로젝트에 특별히 맞춤화되었습니다.

산업 자동화에서는 HMI 휴먼{0}}기계 인터페이스, PLC 제어 터미널, 휴대용 산업용 감지기 및 자동화 장비용 지원 디스플레이 부품으로 널리 사용되며 작업장의 복잡한 전자기 및 온도 환경에서 안정적으로 작동합니다.

엄격한 디스플레이 선명도, 색상 복원 및 장기적인 안정성을 요구하는 휴대용 ECG 모니터, 전자 혈압계, 혈당 분석기 및 재활 장비 제어 패널의 기본 의료 디스플레이 표준과 완벽하게 일치하여 휴대용 의료 기기에서 높은 인지도를 얻었습니다.{0}}

차량 전자 액세서리의 경우 대시보드 보조 디스플레이, 후방 보조 화면 및 차량 정보 단말기에 일반적으로 적용됩니다. 다양한 내열성 및 충격 방지 소재 선택 덕분에{1}}운전 중 온도 차이와 약간의 진동에 적응합니다.

또한 스마트 홈 제어판, 비디오 인터콤 실내 장치 및 IoT 휴대용 단말기 구축에도 널리 채택됩니다. 한편 이는 상업용 시나리오에서 셀프 서비스 단말기, POS 주변 장치 및 출입 통제 출석 장치의 표준 디스플레이 구성으로 사용됩니다.

제품 세부정보

실제 생산 기술에서 전면 IPS 유리는 엄격한 공장 검사를 거친 후 밝은 점, 어두운 점 또는 픽셀 결함이 없는 높은 순도를 나타내며 잘 제어된-전체적인 색상 일관성을 제공합니다.

내부 LED 비드는 표준화된 5S2P 회로 배선으로 깔끔하게 배열되어 있습니다. 균일한 배광으로 안정적인 350cd/m² 밝기를 출력하며 화면 깜박임이나 부분적으로 밝은 영역이-밝지 않습니다.

인터페이스 끝에 있는 FPC 연성 케이블은 고급 금-도금 핀으로 잘 제작되어 반복 연결 후에도 산화 및 접촉 불량을 방지하여 대량 조립 및 향후 유지 관리에 적합합니다.

이 모듈은 화면-대-본체 비율이 높은 좁은 베젤 디자인이 특징입니다. 표준 크기 109×60×2.15mm는 추가 금형 수정 없이 일반적인 내장형 장착 구멍과 직접 일치합니다.

전문적인 상부 모래 0도 및 하부 조명 90도 편광판이 장착되어 내장된-눈부심 방지 효과-를 제공하여 실내 조명 아래의 주변광 반사와 창문 옆의 자연광을 효과적으로 줄여 가독성을 크게 향상시킵니다.

제품 검증

당사는 중소형 LCD 모듈에 주력하는 전문 OEM 제조업체로서{0}}10년 이상의 업계 경험을 보유하고 있습니다. 우리는 먼지가 없는- 생산 작업장과 완벽한 생산 라인을 보유하고 있으며 유리 절단, 라미네이팅, 백라이트 조립 및 전체 모듈 검사를 자체적으로 완료합니다.- 월간 생산량이 안정적으로 100K 이상에 도달하여 대량 주문에 대한 안정적인 배송을 보장합니다.

모든 모듈은 CE 및 RoHS 인증을 받았으며 산업 및 의료 장비에 대한 환경 접근 표준을 준수합니다. 우리는 IQC 입고 검사, IPQC 공정 중 검사, OQC 최종 출고 검사 등 엄격한 3단계-품질 관리를 시행하여 원산지로부터 제품 수율과 품질을 엄격하게 관리합니다.

우리는 산업 자동화, 의료 장비, 차량 전자 장치 및 스마트 상용 하드웨어를 다루는 500개 이상의 글로벌 고객에게 오랫동안 서비스를 제공해 왔습니다. 많은 일반 고객들은 이 4.45인치 IPS 모듈을 대량 프로젝트의 표준 구성으로 간주합니다.

우리는 모든 모듈에 대해 표준 12{1}}개월 보증을 제공하여 인위적이지 않은 품질 결함에 대해 무료 교체를 제공합니다. 우리의 전문 기술 팀은 프로젝트 구현을 위한 드라이버 디버깅, 구조적 일치 및 인터페이스 도킹 문제를 해결하기 위해 적시에 지원을 제공합니다.

맞춤형 서비스

표준 재고품만 제공하는 무역회사와 달리, 심층적인 개인화 맞춤화를 지원합니다.4.45인치 TFT LCD 모듈다양한 고객의 고유한 프로젝트 요구 사항을 충족합니다.

디스플레이 성능에서는 밝기를 250cd/m²에서 1000cd/m²까지 조정하고, 대비 및 색온도 보정을 최적화하고, 눈부심 방지,{3}}지문 방지 표면 처리 및 강화 유리 풀 라미네이션을 추가할 수 있습니다.

구조적 측면에서는{0}}윤곽선 크기와 활성 디스플레이 영역을 미세 조정하고 FPC 케이블 길이와 핀 정의를 맞춤설정합니다. 또한 정전식 또는 저항막식 터치 패널을 통합하여-올인원-디스플레이 및 터치 모듈을 구성하여 고객을 위한 2차 라미네이션 개발 시간을 절약합니다.

인터페이스 솔루션의 경우 RGB, LVDS 및 기타 주류 형식으로의 MIPI 변환을 지원하고 고객 메인보드 설계에 따라 핀 순서를 재정의하여 메인보드 수정을 방지합니다.

환경적응성을 -30도에서 +85도까지 초광폭 온도 버전으로 업그레이드하고 특수 산업 및 실외 작업 조건을 위한 충격 강화 및 방수 코팅을 제공합니다.

우리는 또한 정전기 방지 트레이 포장과 진공 독립 포장을 맞춤화합니다.- 고객 R&D 및 대량 생산 일정과 완벽하게 일치하는 유연한 리드 타임 조정을 통해 소규모 배치 샘플 시험 주문 및 대량 생산을 지원합니다.





● OEM&ODM ● MOQ 없음 ● 재고 있음 샘플 ● 테스트 보드 옵션

















명세서

목	차원	단위
크기	4.45	인치
개략 차원	109x60x2.15	mm
작동 온도	-20도 - +70도	도
보관 온도	-30도 - +80도	도
해결	480x854
