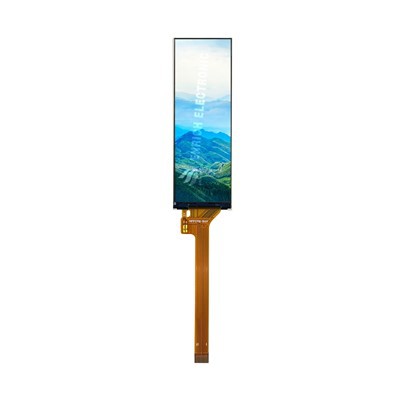

2.79인치 142x428 직사각형 TFT LCD 디스플레이



ENH-TV0279J002설명



10년 넘게 직사각형 TFT LCD 디스플레이의 R&D 및 대량 생산에 깊이 관여한 우리는 임베디드 설계에서 가장 간과되는 문제점이 종종 디스플레이 폼 팩터와 실제 애플리케이션 시나리오 간의 불일치에 있다는 사실을 발견했습니다.{0}}이것이 바로 2.79인치 142x428 직사각형 TFT LCD 디스플레이가 빛나는 부분입니다. 엔지니어가 PCB 레이아웃이나 제품 케이스를 타협해야 하는 단일한-크기-모든 디스플레이에 적합-한 것과는 달리, 이 모듈은 산업 제어, 서버 모니터링 및 스마트 단말기 설계를 지배하는 좁고 긴 공간에 맞게 맞춤 제작되었으며, 1:3 화면 비율은 단지 사양 시트에 있는 숫자가 아닙니다.{11}}이는 공장 엔지니어 및 내장 개발자와의 수백 번의 피드백 세션의 결과입니다.

이 디스플레이의 핵심인 NV3007 드라이버 IC에 대해 이야기해 보겠습니다.{1}}우리는 3세대에 걸쳐 제품을 개선해 왔습니다. 많은 제조업체가 "통합 GRAM"을 판매 포인트로 내세우지만 실제 효과를 알려줄 수 있는 제조업체는 거의 없습니다. NV3007에 내장된-161,784바이트 GRAM은 단지 비용 절감-요령이 아닙니다. 이는 PCB 크기를 늘리고 조립 오류를 증가시키는 외부 프레임 버퍼의 일반적인 문제에 대한 솔루션입니다. 작년에 CNC 컨트롤러 클라이언트를 대량 생산할 때 이 모듈로 전환하면 외부 SPI RAM이 필요 없어 BOM 비용이 단위당 $3.2 절감되고 PCB 레이어 수가 4에서 2로 줄었습니다-. 이는 전체 제품 라인의 생산 리드 타임을 15% 단축하는 결과를 가져왔습니다. 게다가 3-선, 4선 SPI 및 QSPI 인터페이스를 갖춘 드라이버의 유연성은 모든 핀이 중요한 STM32L 시리즈와 같이 핀 제한이 있는 마이크로 컨트롤러를 사용하는 클라이언트에게 획기적인 변화를 가져왔습니다.

IPS 전{0}방향 보기(85/85/85/85도)는 연구실 환경뿐만 아니라 실제{5}}조건-에서 엄격하게 테스트한 또 다른 기능입니다. 한때 우리는 작업자가 중앙에서 벗어난 위치, 때로는 최대 70도 각도에서 디스플레이를 자주 보는 공장 자동화 프로젝트에 5,000개의 장치를 공급한 적이 있습니다. 이러한 각도에서 색상이 바래거나 반전되는 TN 디스플레이와 달리 2.79인치 142x428 직사각형 TFT LCD 디스플레이는 12-시간 근무 중에도 일관된 대비와 색상 정확도를 유지했습니다. 이러한 신뢰성은 우연이 아닙니다. 우리는 머리 위 조명과 자연광이 종종 눈부심을 유발하는 공장 바닥의 열악한 조명 조건을 처리하기 위해 편광판 레이어와 액정 정렬을 최적화했습니다. 따라서 표준 눈부심 방지 매트 코팅은 광택 코팅에 비해 반사를 40%까지 줄입니다.

이 모듈의 가장 과소평가된 측면 중 하나는 전력 효율입니다. 이는 배터리 구동식 또는 저전력 내장형 기기에 맞게-세밀하게 조정되었습니다.- 테스트에서 3.3V에서 5-8mA의 일반적인 논리 전류는 시중의 유사한 디스플레이보다 20% 낮으며, 10μA 미만의 절전 모드 전류는 스마트 미터 및 휴대용 데이터 수집 장치에 중요한 전력 소모 없이 몇 달 동안 유휴 상태를 유지할 수 있음을 의미합니다.{10}} 또한 실외 또는 주변광이 높은 애플리케이션을 위한 고휘도 버전(600-1000cd/m²)도 제공하지만 고객에게 항상 사용 사례에 적합한 밝기를 선택하도록 권장합니다. 과도한 밝기는 전력을 낭비하고 백라이트 수명을 단축시킵니다. 이는 연속 사용 시 최소 20,000시간 지속되는 것으로 확인되었습니다. 이는 5+년 동안 매일 12시간 작동하기에 충분합니다.

맞춤화는 우리가 진정으로 두각을 나타내는 부분이며, 2.79인치 142x428 직사각형 TFT LCD 디스플레이에 대한 경험을 통해 모든 프로젝트에는 고유한 요구 사항이 있다는 것을 알게 되었습니다. 예를 들어, 의료 장비 고객은 FPC 출구 방향을 하단이 아닌 측면으로 변경하고, 컴팩트한 주입 펌프 설계를 위해 최소 굴곡 반경을 4mm로 조정해야 했습니다. 우리는 3주 만에 FPC 도구를 수정했으며(업계 평균인 4-5보다 빠른 속도) 장기적인 파트너십 잠재력을 인식했기 때문에 NRE 수수료의 일부를 면제했습니다.- 또 다른 고객은 병원 환경에서 응결 문제를 제거하고 대비를 30% 향상시키는 환자 모니터용 광학 결합을 요구했습니다. 이는 임상의가 중요한 환자 데이터를 읽을 때 중요한 세부 사항입니다.

품질 관리는 -협상 대상이 아니며, 3개 생산 배치에 걸쳐 100개{10}}개의 단위 샘플 테스트를 통해 그 내용을 알 수 있습니다. +70도에서 깜박임 없이 72시간, 박리 없이 -30도에서 168시간, 추적 불연속 없이 1,000 FPC 플렉스 사이클. 이는 단순한 테스트 결과가 아닙니다. 우리는 프로젝트를 지연시키고 평판을 손상시키는 결함이 있는 디스플레이를 받아왔기 때문에 우리가 지키는 약속입니다. RoHS, REACH 및 ISO 인증은 표준이지만 자동화된 AOI 검사(거부율 0.8% 미만) 및 100% 육안 검사를 통해 공장에서 출고되는 모든 모듈이 자체 프로젝트에 요구하는 것과 동일한 높은 표준을 충족하는지 확인합니다.









● OEM&ODM ● MOQ 없음 ● 재고 있음 샘플 ● 테스트 보드 옵션

















명세서

목	차원	단위
크기	2.79	인치
개략 차원	69.43x24.38x2.1	mm
작동 온도	-20도 - +70도	도
보관 온도	-30도 - +80도	도
해결	142x428
