ENH-TV0085A002설명

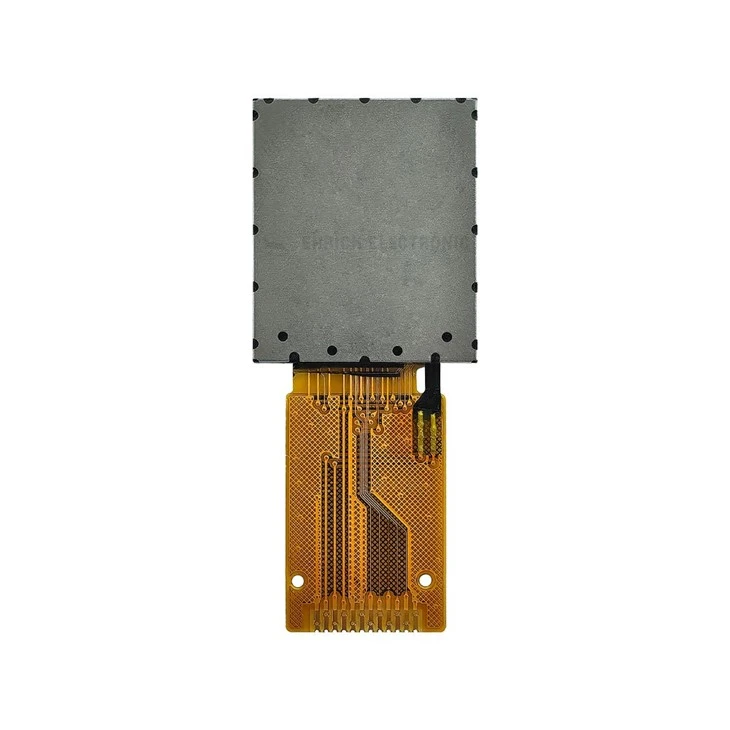

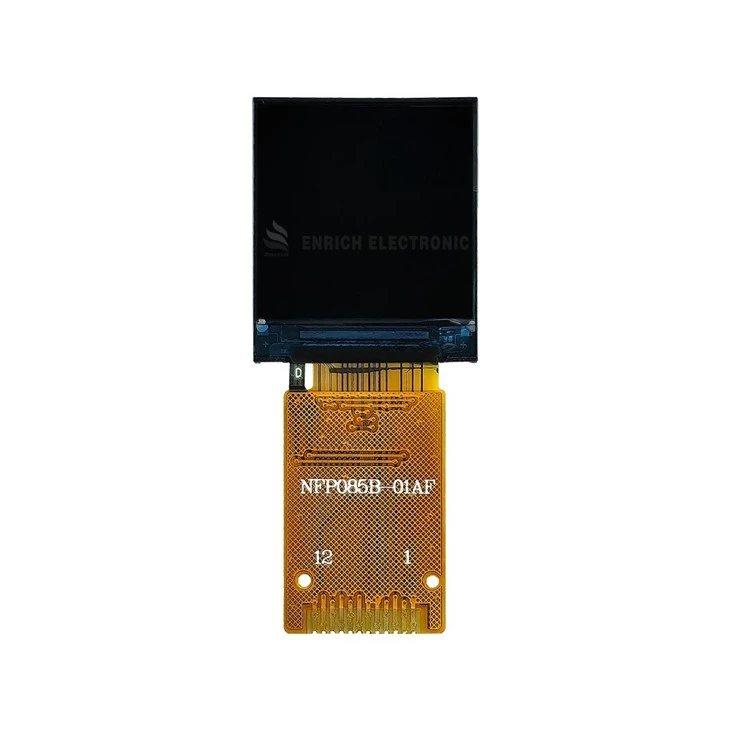

그만큼0.85인치 TFT LCD 모듈고품질의 시각적 출력이 필요한 공간이 제한된-애플리케이션을 위해 설계된 소형 풀컬러{0}}액티브 매트릭스 디스플레이입니다.- 전문 소형 LCD 디스플레이 제조업체로서 우리는 모든 모듈이 엄격한 엔지니어링 표준을 충족하는지 확인합니다.

이 0.85-인치 TFT LCD 모듈을 처음 개발했을 때 우리가 직면한 핵심 과제는 '초소형 크기'와 '사용 가능한 디스플레이 품질'-의 균형을 맞추는 것이었습니다. 이 문제는 웨어러블 및 IoT 업계의 고객들로부터 반복적으로 들었던 문제점입니다. 18개월이 넘는 반복 테스트 끝에 우리는 단순한 사양 목록이 아닌 실제-애플리케이션 문제점에 맞게 맞춤화된 솔루션을 설계하는 데 성공했습니다. 우리가 선택한 기술적 선택부터 수백 개의 프로젝트에서 수집한 현장 피드백까지 이 모듈이 눈에 띄는 이유를 설명해 드리겠습니다.-

디스플레이 자체부터 시작해 보세요. 대각선 0.85인치가 작게 들릴 수도 있지만, 우리는 모든 픽셀을 최적화하여 이를 중요하게 여겼습니다. 우리가 TFT-LCD 액티브-매트릭스 기술을 채택한 이유는 그것이 표준이기 때문일 뿐만 아니라 개별 픽셀 제어가 -소형 기기의 경우 협상 불가능-특히 스마트 링이나 피트니스 트래커와 같은 웨어러블 기기에서 약간의 지연이나 색상 왜곡만으로도 사용자 경험을 망칠 수 있다는 점을 알았기 때문입니다. RGB 수직 줄무늬 픽셀 배열도 의도적인 요청이었습니다. 초기 프로토타입은 녹색이 바랜-다른 레이아웃을 사용했지만 줄무늬 밀도를 조정한 후 현재 고객이 일관되게 칭찬하는 자연스러운 색상 재현을 달성했습니다. 128(RGB)×128 해상도에서는 약 16,000픽셀이-상태 표시와 간단한 GUI에 충분하지만, 밝거나 어두운 환경에서는 선명도가 가장 중요하다는 것을 알기 때문에 명암비를 1200:1(일반)로 높였습니다. 우리는 이것을 최고 800:1의 저렴한 모듈과 함께-옆으로-테스트했는데 가독성의 차이가 극명했습니다.{21}}산업 분야의 클라이언트는 이러한 대비 덕분에 지속적인 화면 조정이 필요 없다고 말했습니다.



IPS 광각{0}}기술은 우리가 협상할 수 없는 또 다른 기술이었으며, 우리의 실제 경험이 실제로 중요한 역할을 하는 곳입니다. 초기에 우리는 비용 절감을 위해 TN 패널을 실험했지만 피드백은 분명했습니다. 사용자가 30- 각도에서 화면을 보면 색상 변화가 나타났습니다. 이는 웨어러블이나 휴대용 산업용 단말기에서는 큰 문제였습니다. IPS로 전환하면 모든 방향에서 80-시야각이 제공되지만 여기서 멈추지 않고-우리는 패널의 광학 레이어를 미세 조정하여-시야 범위의 가장 가장자리에서도 색상 드리프트를 최소화했습니다. 밝기는 우리가 실제 사용성에 초점을 맞춘 또 다른 영역입니다. 일반적으로 300-450cd/m², 최소 260cd/m²는 배터리를 소모하지 않고도 야외에서 읽을 수 있음을 의미합니다. 우리는 고객이 여름 더위 속에서 실외 IoT 센서에 이 모듈을 사용하도록 했으며, 추가 전력이 필요 없이 밝기가 유지된다는 사실을 선전의 습하고 화창한 기후에서 몇 주간의 현장 테스트를 통해 검증했습니다.



기계적 치수-20.82mm × 17.58mm × 1.46mm(W×H×T)-는 숫자처럼 보일 수도 있지만 밀리미터 하나하나가 치열한 싸움이었습니다. 우리는 베젤을 최대한 줄여 활성 디스플레이 영역을 15.21mm × 15.21mm(또는 고정밀 응용 분야의 경우 15.2064mm × 15.2064mm)로 줄였습니다. 소형화된 기기에서는 0.1mm라도 케이스에 맞느냐 아니면 전체 제품을 다시 디자인해야 하느냐의 차이를 의미할 수 있다는 점을 알고 있기 때문입니다. 1.46mm 두께도 도전이었습니다. 우리는 얇고 고르게 빛이 나는 단일 흰색 LED 백라이트를 통합해야 했습니다. 핫스팟도 없고 어두운 모서리도 없었습니다. 우리는 두께, 조명, 전력 소비의 균형을 맞추는 백라이트 구성을 결정하기 전에 수십 가지 백라이트 구성을 테스트했으며 이것이 이 모듈의 시그니처가 되었습니다.



전기적 측면에서는 4{10}와이어 SPI 인터페이스가 고객 피드백에 따라 선택되었습니다. 우리는 엔지니어들이 ESP32 및 STM32와 같은 MCU의 핀 부족으로 어려움을 겪고 있다는 소식을 여러 번 들었으므로{11}}데이터 전송 속도를 희생하지 않고 단 4개의 GPIO 핀(CS, DC, SCL, SDA)만 사용하도록 모듈을 설계했습니다. 전용 DC 핀은 작은 세부 사항이지만 제어 로직을 극적으로 단순화합니다. 주니어 엔지니어들은 이 기능이 명령/데이터 핀이 결합된 모듈에 비해 통합 시간을 절반으로 단축했다고 말했습니다. 우리는 3.3V 일반 작동 전압(2.4V-3.3V 로직 범위)을 고수했습니다. 이는 거의 모든 최신 저전압 MCU와 호환되며 전압 변환기가 필요 없어 공간이 절약되고 오류 지점이 줄어들기 때문입니다. GC9107 드라이버 IC는 온보드 RAM과 낮은 전력 소비로 인해 최고의 선택이었습니다. 우리는 배터리 구동 장치로 광범위하게 테스트했으며 일반 드라이버를 사용하는 모듈에 비해 런타임을 15-20% 지속적으로 연장합니다. 우리는 대안으로 ST7735S를 제공하지만 휴대용 애플리케이션에는 항상 GC9107을 권장합니다. 자체 테스트에 따르면 극한의 온도 조건에서 더 안정적인 것으로 나타났습니다.



온도에 관해 말하자면, 우리는 이 모듈을 -20도에서 +70도 작동에 대해 평가하지만 그 숫자는 단순한 마케팅 핵심이 아닙니다. 우리는 심천 공장의 환경 챔버에서 엄격한 테스트를 거쳤습니다.-48시간 동안 -20도에서 연속 작동한 다음 즉시 +70도로 전환하여 일주일 동안 이 주기를 반복했습니다. 완벽하게 유지되었기 때문에{13}}냉동 창고나 실외 애플리케이션을 사용하는 산업 고객이 선호하는 제품이 되었습니다. 8KV ESD 보호는 또 다른 실용적인 기능입니다. 우리는 정전기로 인해 조립 중에 너무 많은 모듈이 실패하는 것을 보았기 때문에 결함률을 줄이기 위해 이 보호 기능을 추가했습니다. 우리 생산 팀은 대량 클라이언트의 조립 실패를 30% 줄였다고 말합니다.



RoHS 및 REACH 준수는 요즘 당연한 일이지만 우리는 한 단계 더 나아가서 맞춤설정에 액세스할 수 있도록 합니다.-많은 공장에서는 이를 나중에 고려합니다. 수년에 걸쳐 우리는 두 프로젝트가 동일하지 않다는 것을 알게 되었습니다. 한 클라이언트는 PCB 레이아웃에 맞게 10mm 더 긴 FPC 케이블이 필요했고, 다른 클라이언트는 실외용 눈부심 방지 커버 유리가 필요했고, 의료 기기 클라이언트는 장갑과 함께 작동하는 저항막 터치 패널이 필요했습니다. 우리는 이러한 맞춤설정을 제공할 뿐만 아니라-고객이 이를 최적화하도록 돕습니다. 예를 들어, 웨어러블 고객이 곡면형 커버 글래스를 요청했을 때 빛샘을 방지하기 위해 백라이트 위치를 조정했는데, 이는 고객이 고려하지 않은 세부 사항이었습니다. 이것이 바로 일반 모듈과 실제 시나리오에서 해당 기술을 사용해 작업한 팀이 구축한 모듈의 차이입니다.-



시중에 나와 있는 수십 개의 유사한 옵션 중에서 우리 모듈을 선택하는 이유는 무엇입니까? 중요한 것은 사양이 아니라-문제를 해결하기 위해 기울이는 노력에 관한 것입니다. IPS 시야각은 단순한 기능이 아닙니다. TN 패널을 사용할 수 없는 고객들의 의견을 들은 결과입니다. 4-와이어 SPI 인터페이스는 단순한 핀 개수가 아닙니다. 엔지니어의 시간과 좌절감을 줄여주는 것은 바로 우리입니다. 초-컴팩트한 크기는 단순한 측정이 아닙니다. 고객이 소형화된 아이디어를 실현하도록 돕는 것은 바로 우리입니다. 현장에서 실패한 저렴한 모듈을 사용한 후 고객이 우리를 찾아왔고, 차이점은 고른 백라이트, 신뢰할 수 있는 드라이버, 정확한 요구 사항에 맞는 사용자 정의 가능한 옵션 등 세부 사항에 있다고 몇 번이고 말했습니다.



우리의 품질 관리 프로세스는 또 다른 자부심이며 이는 선전-에 본사를 둔 제조업체로서의 경험에 뿌리를 두고 있습니다. 우리는 단일 결함이 있는 커패시터가 전체 배치를 망칠 수 있다는 어려운 방법을 배웠기 때문에 100% 입고 자재 검사를 수행합니다. 당사의 -진행 중 테스트는 간헐적인 디스플레이 오류를 일으킬 수 있는 잘못 정렬된 FPC 커넥터와 같은 문제를 조기에 포착하고-24-48시간 에이징 테스트를 통해 모든 모듈이 장기간 사용할 수 있도록 보장합니다.- 월 400만 개의 생산 능력을 갖추고 있어 대량 주문에 맞춰 규모를 확장할 수 있지만, 모듈의 신뢰성을 높이는 작은 세부 사항도 결코 놓치지 않습니다. 우리의 R&D 팀은 매일 공장에서 모듈을 개선하기 위해 생산 작업을 하고 있습니다. 최근에는 스마트워치 클라이언트의 피드백을 기반으로 백라이트 전력 소비를 최적화하여 화면을 어둡게 하지 않고 전류 소모를 5% 줄였습니다.



결국 이 0.85-인치 TFT LCD 모듈은 매개변수 모음 그 이상입니다. 이는 실제 문제를 해결하기 위해 수년간 고객의 의견을 듣고, 프로토타입을 테스트하고, 모든 세부 사항을 개선한 결과입니다. 웨어러블 의료용 모니터, 산업용 센서, 미니 IoT 장치 등 종이 위에서뿐만 아니라 매일 사용하는 엔지니어와 사용자의 손에서 중요한 곳에서 성능을 발휘하도록 제작되었습니다. 이것이 어디에서나 구입할 수 있는 모듈과 현장에서 작업을 수행하고 개선을 위해 계속 반복하는 팀의 지원을 받아 제공할 수 있는 신뢰할 수 있는 모듈의 차이입니다.



● OEM&ODM ● MOQ 없음 ● 재고 있음 샘플 ● 테스트 보드 옵션

















명세서

목	차원	단위
크기	0.85	인치
개략 차원	20.82x17.58x1.46	mm
작동 온도	-20도 - +70도	도
보관 온도	-30도 - +80도	도
해결	128x128
